DETERMINAZIONE DELL’INCLINAZIONE (TILT) DELL’EDIFICIO

---

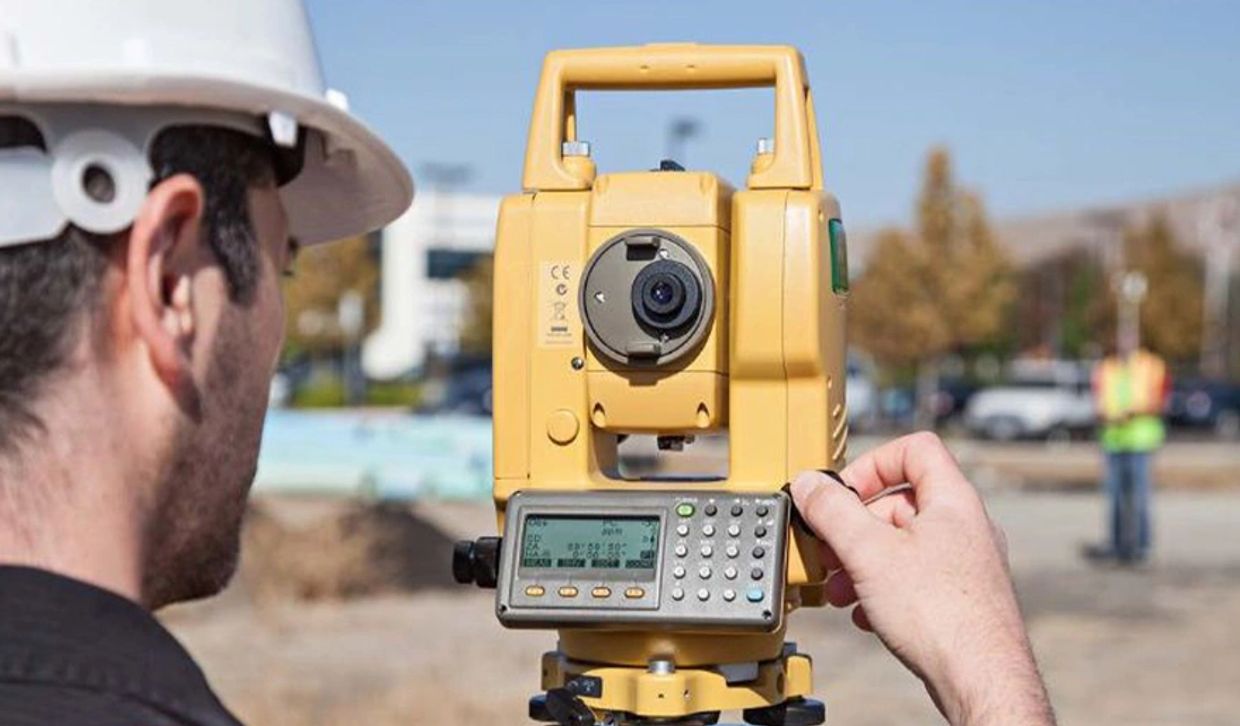

• Si installano prismi target in punti specifici dell’edificio
• Si definiscono punti di riferimento stabili (capisaldi)
• Le misure vengono eseguite in tempi diversi

👉 Parametri misurati:

• variazioni delle coordinate X, Y, Z

👉 Risultato:

• l’angolo di inclinazione (tilt) viene calcolato dalla differenza tra i punti superiori e inferiori

• Misura principalmente le differenze in direzione verticale
• Consente di determinare le differenze di quota tra i livelli dell’edificio

• Sensori installati sulla struttura permettono:
  • monitoraggio continuo dell’inclinazione
• Precisione anche inferiore al millimetro

L’inclinazione è generalmente espressa come:

Inclinazione=Δxh\text{Inclinazione} = \frac{\Delta x}{h}Inclinazione=hΔx​

• Δx → spostamento orizzontale
• h → altezza della struttura

È il metodo più utilizzato.

Applicazione:

• Si installano capisaldi (benchmarks) sulla struttura e nell’area circostante
• Le misure vengono effettuate rispetto a un punto di riferimento stabile
• Si eseguono rilievi periodici

👉 Risultato:

• spostamenti verticali nel tempo (espressi in mm)

• Utilizzate per strutture di grandi dimensioni
• Consentono il monitoraggio continuo

• Installate nel terreno
• Utilizzate soprattutto per analizzare il comportamento dei terreni di riporto

• Cedimento uniforme → generalmente meno pericoloso
• Cedimento differenziale → situazione più critica

👉 Il cedimento differenziale può causare:

• fessurazioni
• danni al sistema strutturale portante

• La posizione orizzontale dei punti dell’edificio viene misurata rispetto a riferimenti fissi

👉 Differenze nel tempo:

• determinano l’entità dello spostamento orizzontale

• Fornisce dati continui
• Utilizzato per grandi strutture e aree soggette a frane

• Installati nel terreno
• Misurano gli spostamenti lungo la profondità

👉 Utilizzati in particolare per:

• frane
• movimenti del terreno

• Consente di misurare deformazioni con precisione millimetrica tramite immagini satellitari
• Molto efficace per analisi su vasta scala

• Permette la creazione di modelli 3D dell’edificio
• Consente il confronto delle deformazioni nel tempo

I dati ottenuti vengono:

• confrontati con i limiti normativi
• analizzati come serie temporali
• utilizzati per calcolare la velocità (mm/anno)

• aumento dell’inclinazione
• accelerazione dei cedimenti
• spostamenti orizzontali continui

👉 Queste condizioni rappresentano:

• indicatori di rischio strutturale

Grazie a queste misurazioni è possibile:

• valutare la sicurezza dell’edificio
• individuare precocemente rischi di collasso
• definire eventuali interventi di consolidamento

Un ingegnere topografo (geomatico) determina in un edificio:

• l’inclinazione → tramite misure geometriche
• i cedimenti → tramite livellazione di precisione
• gli spostamenti → tramite variazioni coordinate

Queste misurazioni forniscono dati fondamentali, soprattutto in zone sismiche e su terreni deboli, per valutare la stabilità e la sicurezza della struttura.
